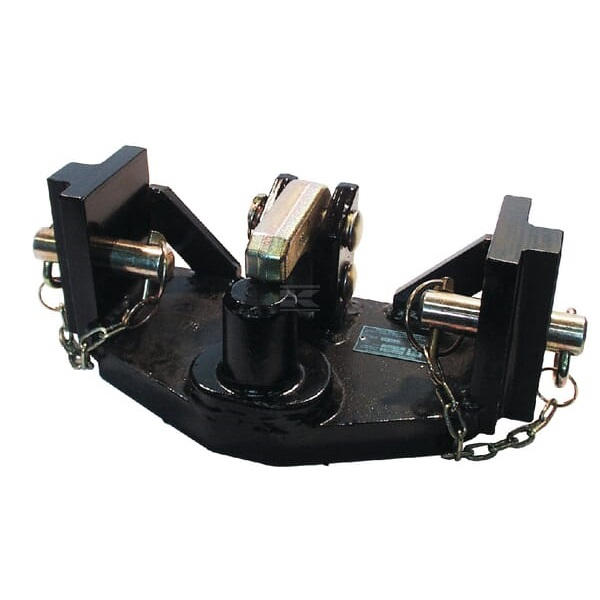

Piton Fix Walterscheid závěs na traktor 330 × 32 mm, čepy 25 mm

Kód produktu: 8003248

Dostupnosť: 10 dní

Hmotnosť 27500 g

Piton Fix Walterscheid závěs na traktor 330 × 32 mm, čepy 25 mm - Piton Fix Walterscheid je výškově nastavitelný závěs na traktor pro připojení přívěsů a další tažené zemědělské techniky vybavené závěsem Piton Fix. Závěs má šířku kolejnice 330 mm, šířku vedení 32 mm a zajišťovací čepy o průměru 25 mm. Závěsný čep má průměr 50 mm.

Závěs je výškově nastavitelný a vyrobený z vysokopevnostního kovaného materiálu. Maximální svislé zatížení činí 3000 kg a D-hodnota závěsu je 89,3 kN. Pro připojení jsou určena tažná oka 50 podle DIN 9678, ISO 5692-1 a ISO 20019.

Technické údaje::

výrobce: Walterscheid
systém: Piton Fix
šířka kolejnice: 330 mm
vodicí šířka: 32 mm
průměr zajišťovacích čepů: 25 mm
průměr závěsného čepu: 50 mm
svislé zatížení: 3000 kg
D-hodnota: 89,3 kN
výškově nastavitelný
uzamykání: Piton 50
otočný hák D = 46 mm
barva: černá
katalogové číslo: 770CPIT5329N
srovnávací číslo: 8003248

Závěs je vhodný pro širokou řadu traktorů různých výrobců. Mezi nejčastější použití patří například ohn Deere řady 6000, 6020, 6030, 7020 a 7030, New Holland T4000, T5000, T6000, T8000, TD a TG, Case IH JX, JXU, Farmall, Magnum a MX, Deutz-Fahr Agrotron, Agrotron K, Agrotron M a Agrotron TTV nebo Massey Ferguson řady 5400, 5600, 5700, 8400 a 8600

Kompatibilita zahrnuje také traktory Fendt, Claas, Same, Lamborghini, Steyr, Valtra-Valmet, Fiat, Kubota, Zetor, JCB, Landini, Lindner, McCormick, Ford, Ursus a další. Před objednáním doporučujeme ověřit rozměry závěsové konzole konkrétního traktoru.

Vhodný pro traktory

Case IH
Série Compact, Farmall C, JX, JXC, JXU, Luxxum, Magnum, Magnum Tier 4, MX, Quantum C

Claas:
Série Arion, Xerion Deutz-Fahr: Série 5, 5 G, 5 TTV, 6 Agrotron, 6 Agrotron TTV, 6 C, 7 Agrotron TTV, Agrotron, Agrotron K, Agrotron K Tier 3, Agrotron M, Agrotron New, Agrotron New Profiline, Agrotron TTV, Agrotron TTV Tier 3, Agrotron X

Fendt:
Série Favorit 800, Favorit 900

Fiat:
Série 66, 80, 88, 90, 93, 94, G, Winner F100

Ford:
Série 70 JCB: Série Fastrac

John Deere
Série 5E, 5M, 5R/5RN, 6D, 6M, 6MC, 6R, 8R/8RT, 30, 40, 50, 5020, 5020/5020N, 6000/6000SE, 6010/6010SE, 6020/6020SE, 6030/6030PR, 6115, 6140, 7020, 7030/7030PR, 7210, 8010/8010T, 8020/8020T, 8030/8030T, CWS/WTS, ProGator

Kubota:
Série M

Lamborghini:
Série R6, R6 Com3, R6 VRT, R6 VRT Com3, R8, Strike, Traction, Victory

Landini:
Série 30

Lindner:
Série Geotrac

Massey Ferguson:
Série 4400, 5400, 5600, 5700, 5700 S/SL, 8400, 8600

McCormick:
Série CX, XTX

Mercedes-Benz:
Série MB-Trac, Unimog

New Holland
Série T5, T8, T4000, T5000, T8000, TD5, TD4000F, TD5000, TG, TN, TN-A

Same:
Série Diamond, Diamond II, Explorer Tier 4f, Explorer3, Explorer3 Tier 3, Iron Continuo, Iron Continuo Tier 3

Steyr:
Série 80, 900, 9000, 9000 MT, Kompakt, M 900, M 9000, Multi

Ursus:
Série 1200, 1600

Valtra-Valmet:
Série 100, 600, 700, 800, 900, 6000, 8000, A, C, Hitech, M, Mega, Mezzo, N1, N2, N3, N4, S, S2, S3, T, T1, T2, T3, XM

Zetor:
Série UR1, UR3
